복합판넬가공설비
UNICO 5016
수평 CNC 라우터기(이태리 PROTEK)
제어 시스템 : MITSUBISHI
스핀들 모터 파워 : 9kW(HSK 40)
스핀들 모터 속도 : 0-36,000 rpm
툴 교환 장치 : 6 개
설비 전력 : 25 kW
진공 펌프 : 5.5 kW*2 (독일제 Becker)
전용 집진기 : 3kW (용량 2000m3/h)
이송 속도 X-Y축 : 60 m/min
이송 속도 Z축 : 30 m/min
최대 작업 속도 : 30 m/min
X축 가공 범위 : 1,660 mm
Y축 가공 범위 : 5,125 mm
Z축 가공 범위 : 200 mm
작업 구역 높이 : 900 mm
세팅 반복 오차범위 : ±0.4 mm
기계 정밀도 : ≤ 0.01 mm
크기 : 5850 x 2270 x 2100 mm
무게 : 1,700 kg
제어 시스템 : MITSUBISHI
스핀들 모터 파워 : 9kW(HSK 40)
스핀들 모터 속도 : 0-36,000 rpm
툴 교환 장치 : 6 개
설비 전력 : 25 kW
진공 펌프 : 5.5 kW*2 (독일제 Becker)
전용 집진기 : 3kW (용량 2000m3/h)
이송 속도 X-Y축 : 60 m/min
이송 속도 Z축 : 30 m/min
최대 작업 속도 : 30 m/min
X축 가공 범위 : 1,660 mm
Y축 가공 범위 : 5,125 mm
Z축 가공 범위 : 200 mm
작업 구역 높이 : 900 mm
세팅 반복 오차범위 : ±0.4 mm
기계 정밀도 : ≤ 0.01 mm
크기 : 5850 x 2270 x 2100 mm
무게 : 1,700 kg
COMPACT 6016
수평 CNC 라우터기(이태리 PROTEK)
제어 시스템 : MITSUBISHI
스핀들 모터 파워 : 12kW(HSK F 63)
스핀들 모터 속도 : 0-24,000 rpm
툴 교환 장치 : 15 개
설비 전력 : 46 kW
진공 펌프 : 5.5 kW*3 (독일제 Becker)
전용 집진기 : 3kW (용량 2000m3/h)
이송 속도 X-Y축 : 60 m/min
이송 속도 Z축 : 30 m/min
최대 작업 속도 : 30 m/min
X축 가공 범위 : 1,650 mm
Y축 가공 범위 : 6,100 mm
Z축 가공 범위 : 425 mm
작업 구역 높이 : 900 mm
세팅 반복 오차범위 : ±0.02 mm
기계 정밀도 : ≤ 0.001 mm
크기 : 7900 x 3100 x 2600 mm
무게 : 4,600 kg
제어 시스템 : MITSUBISHI
스핀들 모터 파워 : 12kW(HSK F 63)
스핀들 모터 속도 : 0-24,000 rpm
툴 교환 장치 : 15 개
설비 전력 : 46 kW
진공 펌프 : 5.5 kW*3 (독일제 Becker)
전용 집진기 : 3kW (용량 2000m3/h)
이송 속도 X-Y축 : 60 m/min
이송 속도 Z축 : 30 m/min
최대 작업 속도 : 30 m/min
X축 가공 범위 : 1,650 mm
Y축 가공 범위 : 6,100 mm
Z축 가공 범위 : 425 mm
작업 구역 높이 : 900 mm
세팅 반복 오차범위 : ±0.02 mm
기계 정밀도 : ≤ 0.001 mm
크기 : 7900 x 3100 x 2600 mm
무게 : 4,600 kg
BCAM1650D
수평 CNC 라우터기(미성OEM)
제어 시스템 : 대만 Syntec 60W-E 제어 시스템 (한국어 지원)
스핀들 모터 파워 : 9.6 kW Italy HSD 공냉식(ISO30)
스핀들 모터 속도 : 6000-24,000 rpm
툴 교환 장치 : 8 개
진공 펌프 파워 : 6.4 kW*2 (독일제 Becker)
이송 속도 X-Y축 : 40(80) m/min
최대 작업 속도 : 30(50) m/min
위치 정확도 : 0.02/2000 mm
X축 가공 범위 : 1600 mm
Y축 가공 범위 : 5000 mm
Z축 가공 범위 : 200 mm
테이블 : Vacuum 작업 테이블
집진기 : 7.5kw 4 bags 대용량 집진기
팝업핀 : 앞쪽에 2개, 옆쪽에 4개 있음
프로그램 : 불포함
제어 시스템 : 대만 Syntec 60W-E 제어 시스템 (한국어 지원)
스핀들 모터 파워 : 9.6 kW Italy HSD 공냉식(ISO30)
스핀들 모터 속도 : 6000-24,000 rpm
툴 교환 장치 : 8 개
진공 펌프 파워 : 6.4 kW*2 (독일제 Becker)
이송 속도 X-Y축 : 40(80) m/min
최대 작업 속도 : 30(50) m/min
위치 정확도 : 0.02/2000 mm
X축 가공 범위 : 1600 mm
Y축 가공 범위 : 5000 mm
Z축 가공 범위 : 200 mm
테이블 : Vacuum 작업 테이블
집진기 : 7.5kw 4 bags 대용량 집진기
팝업핀 : 앞쪽에 2개, 옆쪽에 4개 있음
프로그램 : 불포함
AluRanger VGROOVE
수직 CNC 라우터기(Casadei)
■ 기계 특징
- 수직 테이블을 적용하여 정면 판넬 가공이 가능하고, 공간을 덜 차지하도록 제작되어 수평 라우터기와 비교시 공간을 60%미만으로 활용 가능합니다.
- 자동 로딩 및 포지셔닝, 그리고 오프로더까지 작업자가 필요 없는 전 과정 자동화 시스템을 갖추고 있습니다. (옵션 선택 사항)
- 가공 가능한 소재 : 알미늄 복합판넬, 알미늄 허니컴판넬, 알미늄 골판지 판넬, 섬유시멘트, HPL 등
■ 기계 사양
작업 테이블 : 6300 x 2100 x 90 mm
진공 구역 : 오토존 8구역 (PLC에 의해 선택)
진공 펌프 : 250m3/h * 2
이송 속도 X축 : 50 m/min
이송 속도 Y축 : 30 m/min
이송 속도 Z축 : 10 m/min
스핀들 모터 파워 : 7.5kW (ISO30)
스핀들 모터 속도 : 0-24,000 rpm
툴 교환 장치 : 6개
라우팅 헤드 : 5kW, 8000g/min
설비 전력 : 19kW
가공 중 판넬의 최대 중량 : 350kg
크기 : 8300 x 2100 x 3500 mm
무게 : 3,600 kg
■ 기계 특징
- 수직 테이블을 적용하여 정면 판넬 가공이 가능하고, 공간을 덜 차지하도록 제작되어 수평 라우터기와 비교시 공간을 60%미만으로 활용 가능합니다.
- 자동 로딩 및 포지셔닝, 그리고 오프로더까지 작업자가 필요 없는 전 과정 자동화 시스템을 갖추고 있습니다. (옵션 선택 사항)
- 가공 가능한 소재 : 알미늄 복합판넬, 알미늄 허니컴판넬, 알미늄 골판지 판넬, 섬유시멘트, HPL 등
■ 기계 사양
작업 테이블 : 6300 x 2100 x 90 mm
진공 구역 : 오토존 8구역 (PLC에 의해 선택)
진공 펌프 : 250m3/h * 2
이송 속도 X축 : 50 m/min
이송 속도 Y축 : 30 m/min
이송 속도 Z축 : 10 m/min
스핀들 모터 파워 : 7.5kW (ISO30)
스핀들 모터 속도 : 0-24,000 rpm
툴 교환 장치 : 6개
라우팅 헤드 : 5kW, 8000g/min
설비 전력 : 19kW
가공 중 판넬의 최대 중량 : 350kg
크기 : 8300 x 2100 x 3500 mm
무게 : 3,600 kg

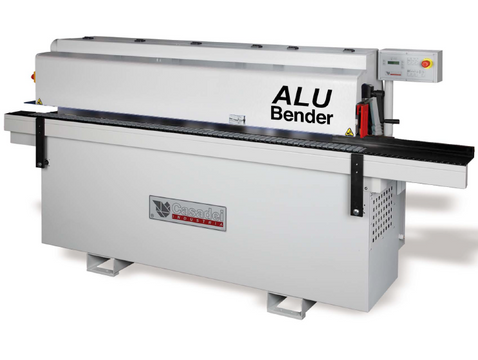

ALU BENDER
밀링 벤딩머신(Casadei)
■ 기계 특징
- 자동 체인 공급 밀링 및 벤딩머신
- 밀링 유닛으로 판넬 엣지 밀링 및 벤딩라인 엔그레이빙
- 10개의 독립적인 롤러로 0° -92°까지 조정가능한 벤딩 작업
- 벤딩 후 플러쉬 트리머로 트리밍 작업
- 가공 가능한 소재 : 알미늄 복합판넬, 알미늄 허니컴판넬, HPL 등
■ 기계 사양
판넬 높이 : 최소 3mm/최대 36mm (허니컴판넬 최소 10mm/최대 15mm)
판넬 너비 : 최소 110mm
판넬 길이 : 최소 120mm
이송 속도 : 2m/1’ - 8m/1’
롤러 벤딩 전 밀링 모터1 : 200Hz-12000rpm-0.5kW
롤러 벤딩 전 밀링 모터2 : 200Hz-12000rpm-0.5kW
롤러 벤딩 후 플러쉬 트리밍 모터 : 200Hz-12000rpm-0.22kW
커터 헤드- TCT 커터 : 80mm Z10 - 홀 16mm
설비 전력 : 1.5kW
크기 : 2850 x 1150 x 1450 mm
무게 : 610 kg
■ 기계 특징
- 자동 체인 공급 밀링 및 벤딩머신
- 밀링 유닛으로 판넬 엣지 밀링 및 벤딩라인 엔그레이빙
- 10개의 독립적인 롤러로 0° -92°까지 조정가능한 벤딩 작업
- 벤딩 후 플러쉬 트리머로 트리밍 작업
- 가공 가능한 소재 : 알미늄 복합판넬, 알미늄 허니컴판넬, HPL 등
■ 기계 사양
판넬 높이 : 최소 3mm/최대 36mm (허니컴판넬 최소 10mm/최대 15mm)
판넬 너비 : 최소 110mm
판넬 길이 : 최소 120mm
이송 속도 : 2m/1’ - 8m/1’
롤러 벤딩 전 밀링 모터1 : 200Hz-12000rpm-0.5kW
롤러 벤딩 전 밀링 모터2 : 200Hz-12000rpm-0.5kW
롤러 벤딩 후 플러쉬 트리밍 모터 : 200Hz-12000rpm-0.22kW
커터 헤드- TCT 커터 : 80mm Z10 - 홀 16mm
설비 전력 : 1.5kW
크기 : 2850 x 1150 x 1450 mm
무게 : 610 kg
STANDARD TRK2 ALU 6216
수직 절단그루빙기(STREIBIG)
■ 기계 사양:
- 가공범위 : 5300(너비)*2160(높이)mm
- 커팅 깊이 : 80mm
- 모터 파워 : 5.5kW
- 톱날 지름 : 300mm
- 톱날 보아 크기 : 30mm
- 톱날 속도 : 4750rpm
- 집진 호스 크기 : 100mm
- 설비 전력 : 7.5kW
- 크기 : 6620(너비)*2809(높이)mm
- 무게 : 850kg
■ 옵션 사항:
- 디지털 측정 시스템 DMS(X,Y)
- 각도 커팅 유니트 WSG
- 그루빙 툴 세트
■ 기계 사양:
- 가공범위 : 5300(너비)*2160(높이)mm
- 커팅 깊이 : 80mm
- 모터 파워 : 5.5kW
- 톱날 지름 : 300mm
- 톱날 보아 크기 : 30mm
- 톱날 속도 : 4750rpm
- 집진 호스 크기 : 100mm
- 설비 전력 : 7.5kW
- 크기 : 6620(너비)*2809(높이)mm
- 무게 : 850kg
■ 옵션 사항:
- 디지털 측정 시스템 DMS(X,Y)
- 각도 커팅 유니트 WSG
- 그루빙 툴 세트
